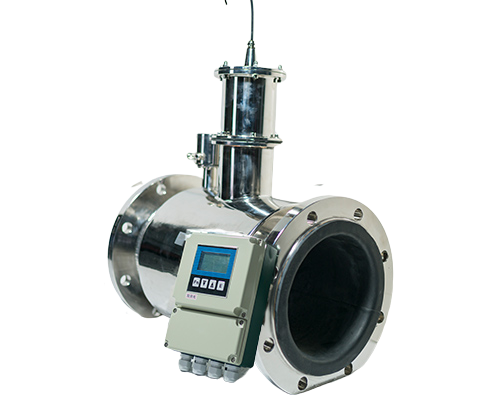

在市政排水、工業廢水處理、農業灌溉等場景中，管道常處于非滿管（部分充滿）狀態，傳統滿管電磁流量計需改造管道為滿管運行，導致工程成本高、工期長。不滿管電磁流量計通過技術創新，可直接安裝于現有非滿管管道，無需改造，顯著降低工程成本。以下是具體方案與優勢分析：
一、技術原理：非滿管測量的核心突破
流速-液位雙參數測量
電磁流速傳感器：測量導電液體流速（基于法拉第電磁感應定律）。
超聲水位傳感器：實時測量液位高度（精度±1mm）。
內置智能算法，自動識別滿管/非滿管工況，無需人工切換模式。
動態補償液位波動、氣泡、懸浮物等干擾，確保測量穩定性。
二、免管道改造的實現路徑
直接安裝于現有管道
適用管道類型：圓形、矩形、異形管道（如混凝土管、PVC管、鋼管）。
安裝方式：
水平安裝：適用于液位波動較小的場景（如市政排水管）。
傾斜安裝：適用于長期非滿管工況（如灌溉渠道），傾斜角度≤15°。
無需切割管道：通過插入式或外夾式傳感器直接安裝，避免停水、焊接等復雜操作。
低成本硬件配置
一體化設計：流速傳感器與水位傳感器集成，減少設備數量與安裝成本。
無線傳輸模塊：可選配GPRS/LoRa無線通信，省去布線費用。
太陽能供電：適用于野外或無電源場景，降低電力接入成功。
三、應用場景與案例
市政排水管網監測
痛點：管道長期非滿管運行，傳統流量計需改造管道，成本高。
方案：采用不滿管電磁流量計，直接安裝于檢查井，實時監測流量與液位。
效果：某城市項目節省改造費用，工期縮短。
工業廢水處理
痛點：廢水管道液位波動大，傳統流量計易受氣泡干擾。
方案：使用抗干擾型不滿管電磁流量計，結合氣泡補償算法。
效果：測量精度達±12.5%，年維護成本降低。
農業灌溉渠道
痛點：渠道非滿管運行，傳統流量計需修建量水堰，破壞生態。
方案：安裝太陽能供電的不滿管電磁流量計，無線傳輸數據。
效果：每公里渠道節省改造費用，實現精準灌溉。
四、選型建議與注意事項
選型關鍵參數
管道直徑：根據管徑選擇傳感器尺寸（如DN100~DN3000）。
介質電導率：≥20μS/cm（純水需加導電劑）。
防護等級：戶外安裝需IP68，防潮防塵。
安裝注意事項
避免干擾源：遠離泵、閥門等振動源，安裝點前后直管段≥5D。
定期校準：建議每年校準一次，確保液位傳感器精度。
防凍措施：北方地區需加裝保溫層或選擇低溫型設備。
五、總結
不滿管電磁流量計通過流速-液位雙參數測量與自適應算法，實現了免管道改造、低成本、高精度的非滿管流量監測。其核心優勢在于：
節省工程成本30%~50%
縮短工期90%以上
適應復雜工況（液位波動、氣泡、懸浮物）
對于市政、工業、農業等領域的非滿管流量測量需求，不滿管電磁流量計是降本增效的理想選擇。
